ขอบด้านความปลอดภัย-แบรนด์ CYNDAR
- SE2544-L (ความยาวเป็นมม.)-04K (การกำหนดค่าทางเทคนิค)-5ม. (ความยาวสายเคเบิลเป็นมม.)
- ชื่อ: ขอบความปลอดภัย
- เคสรุ่น: SE2544-950-04K-2m
- ความยาวขอบ:950มม
- ประเภทสายเคเบิลและการกำหนดค่าทางเทคนิค:สายล่างคู่ ชนิด K-
- ความยาวสายเคเบิล:สายเคเบิลยาว 2 ม. ต่อข้าง (2 คอร์)
- โปรไฟล์อลูมิเนียม:โปรไฟล์ที่ยาวเกิน 1 เมตรจะถูกแบ่งออกเป็นหลายโปรไฟล์เพื่อความสะดวกในการขนส่ง แถบกันการชน-ยังคงเป็นชิ้นเดียว
-
แถบกันชนและความยาวสายเคเบิลสามารถปรับแต่งได้
สามารถเชื่อมต่อกับรีเลย์นิรภัยหรือตัวควบคุมหน้าสัมผัสได้
สำหรับข้อมูลจำเพาะเพิ่มเติม โปรดดูคู่มือผู้ใช้และติดต่อฝ่ายบริการลูกค้า
ด้วยการใช้ประโยชน์จากความสามารถด้านการวิจัยและพัฒนาทางเทคโนโลยีที่แข็งแกร่ง Cyndar สามารถปรับแต่งหน้าสัมผัสและตัวเชื่อมต่อด้านความปลอดภัยตาม-ข้อมูลพื้นที่การติดตั้งที่ลูกค้าให้มา แก้ปัญหาจุดบอดที่มีอยู่ในหน้าสัมผัสแบบเดิม และปรับสมดุลประสิทธิภาพในการป้องกันด้วยความสวยงามของผลิตภัณฑ์
หน้าสัมผัสด้านความปลอดภัยคุณภาพสูง-ต้องมีลักษณะเฉพาะ เช่น ความต้านทานการสึกหรอ ความต้านทานการเสื่อมสภาพ และไม่มีกลิ่น ในระหว่างการติดตั้ง ต้องอนุญาตให้เผื่อการขยายตัวที่เหมาะสม การเดินสายไฟต้องมีฉนวนอย่างเหมาะสมเพื่อป้องกันการรบกวน และจำเป็นต้องมีการตรวจสอบเป็นประจำเพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันที่เสถียรในระยะยาว-
อุปกรณ์เสริมเพิ่มเติม
รีเลย์ความปลอดภัย
รุ่น: SRC106
แหล่งจ่ายไฟ: 24V DC
เอาท์พุต: 3 NO+1NC(สถานะหลังจากการทริกเกอร์)
การทดสอบตัวเอง-ช่องทางคู่-
รีเซ็ต: รีเซ็ตอัตโนมัติและด้วยตนเอง
ตัวควบคุมขอบ(รุ่นประหยัด)
รุ่น: ก.ล.ต.-A67
แหล่งจ่ายไฟ: 12-24V DC
การทดสอบตัวเอง-ช่องทางเดียว-
หน้าสัมผัสด้านหนึ่งต้องใช้ตัวต้านทานภายนอก 8.2KΩ
เอาท์พุต: 1NC + 1NO
รีเซ็ต: รีเซ็ตด้วยตนเองอัตโนมัติ หมายเหตุ: หน้าสัมผัสด้านความปลอดภัยไม่ควรเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ แรงดันไฟฟ้าและกระแสสูงสุด: DC24V/100mA. หากไม่ต้องการรีเลย์นิรภัย/ตัวควบคุมขอบ สามารถควบคุมผ่านขั้วลบของรีเลย์กลาง DC24V หรือ 12V ได้
การใช้งานในอุตสาหกรรม
คุณสมบัติและข้อดี:
ติดตั้งง่าย
ผลิตจากยาง EPDM - ทนต่อการเสื่อมสภาพ ทนต่อโอโซน ทนต่อสภาพอากาศ และทนต่อการกัดกร่อนของสารเคมีบางชนิดได้ดี
การใช้งาน:

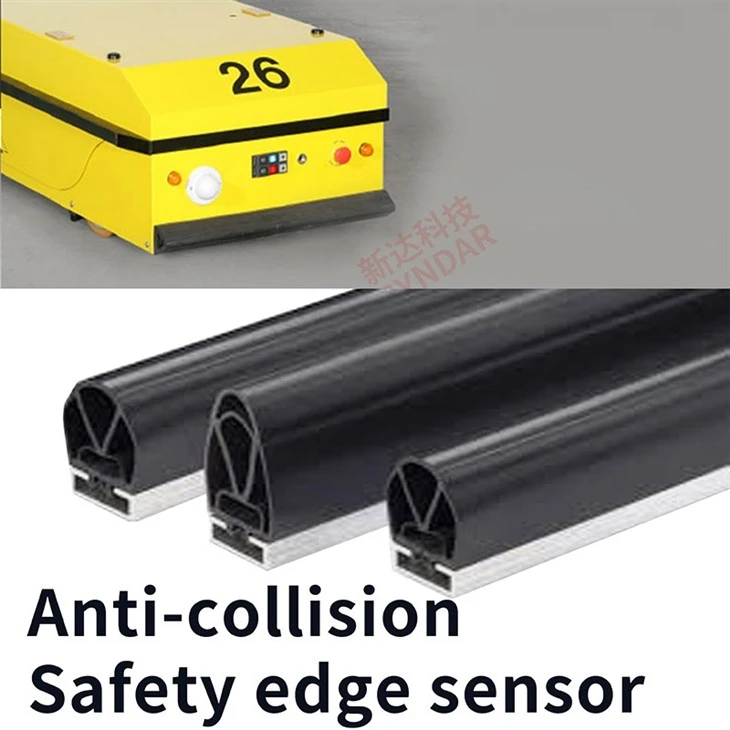

การใช้งาน: แถบขอบนิรภัยเป็นอุปกรณ์ตรวจจับแรงกด-ที่ใช้เพื่อป้องกันการบาดเจ็บจากการถูกกระแทก ติดตั้งไว้ที่ขอบด้านบนของประตูขนาดใหญ่หรือเครื่องจักรที่กำลังเคลื่อนที่ (เช่น เครื่องมือกล CNC หรือบานม้วน)
การเลือกรุ่นขอบนิรภัย
1.คำอธิบายโครงสร้างแบบจำลอง
|
โครงสร้างแบบจำลอง |
A |
B |
C |
D |
F |
|
คำอธิบาย |
รหัสรุ่น |
ความยาว |
วิธีการออกและการกำหนดค่าทางเทคนิค |
ความยาวสายเคเบิล |
คอนโทรลเลอร์ |
|
หมายเหตุ |
ดูแผนภูมิการเลือก P2 |
หน่วย: มม |
มาตรฐาน 0.4 ม |
สอาร์ซี A67 นักลงทุนสัมพันธ์ |
A- รหัสรุ่น: เช่น SE2527,SE2540,SE3547,SE3050ฯลฯ
B- คำอธิบายความยาว: มีหน่วยเป็นมิลลิเมตร เช่นSE2527-500 มีความยาว 500 มม. ด้วย
C - การกำหนดค่า Outlet หรือการปรับแต่งรูปร่างอื่น ๆ:
|
รหัส1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
รูปภาพขาออก |
|
|
|
|
|
|
|
|
|
รหัส 2 สำหรับการกำหนดค่าสายเคเบิล โปรดดูที่ตารางที่ 5. |
F/อาร์/เอ็นซี |
F/อาร์/เอ็นซี |
K |
K |
F/R |
K |
||
|
Eอธิบาย |
ตะกั่วตรงด้านเดียว หนึ่งในคุณสมบัติมาตรฐาน |
S ตะกั่วด้านล่างแบบเดี่ยว หนึ่งในคุณสมบัติมาตรฐาน |
สายตรงทั้งสองด้าน |
สายล่างคู่ |
ตะกั่วด้านเดียว |
สายสองด้าน |
รูปร่างอื่น ๆ ที่กำหนดเอง |
|
Tคำแนะนำการกำหนดค่าทางเทคนิค
เลือกการกำหนดค่าเทคโนโลยีสายขาออกตามตัวควบคุมการกำหนดค่า
|
รหัสการกำหนดค่าขาออก |
อธิบาย |
แผนภาพวงจรภายใน |
ประเภทเต้าเสียบ |
คำแนะนำในการเดินสายไฟ |
|
ประเภทอาร์ |
ระบบสายไฟ 2- มีตัวต้านทานในตัว |
|
01,02,05 (สายเดี่ยว) |
ตัวต้านทาน 8.2KΩ ในตัว สามารถเชื่อมต่อกับรีเลย์นิรภัย SRC106 หรือตัวควบคุมหน้าสัมผัส Edge SEC-A67 (พร้อมการตรวจจับการขาดของสายไฟ) สามารถเชื่อมต่อรีเลย์ระดับกลางได้ (ไม่มีการตรวจจับการขาดของสายไฟ) |
|
ประเภทเค |
ระบบ 4 สาย สามารถเชื่อมต่อตัวต้านทานภายนอกได้ จุด NO แบบพาสซีฟ 2 ชุด |
 |
03,04,06 (สายสอง-) |
สามารถเชื่อมต่อตัวต้านทานภายนอกแล้วติดตั้งรีเลย์นิรภัย SRC106 หรือตัวควบคุมหน้าสัมผัส SEC-A67 (พร้อมการตรวจจับการขาดสายไฟ) รีเลย์กลาง DC24V, PLC- (การควบคุม 0V) |
|
ประเภท NC |
ระบบ 2 สาย NC. |
 |
01,02,05 (สายเดี่ยว) |
เอาต์พุต NC มีเฉพาะรุ่น SE1604/SE1622 เท่านั้น; มันค่อนข้างยากและต้องใช้การเสียรูป 1-3 เซนติเมตรจึงจะทริกเกอร์ โดยมีรัศมี R ขั้นต่ำ 770 มม. สามารถเชื่อมต่อกับรีเลย์กลาง, PLC, รีเลย์นิรภัย (รุ่น: SRC106 กรุณาสอบถามคู่มือตัวต้านทาน Chuzhi จากพนักงานขาย) |
ออกและการกำหนดค่าทางเทคนิค
D- ความยาวสายเคเบิล:
|
รหัส |
ไม่ใช่การเขียน |
1m |
2m |
3m |
4m |
หมายเลข ม |
|
Eอธิบาย |
ความยาว 0.4ม |
ยาว 1ม |
ความยาว 2ม |
ความยาว 3ม |
ความยาว 4ม |
ความยาวเมตรที่กำหนดเอง |
E- ตัวเลือกตัวควบคุม:
|
|
ประเภทการรักษาความปลอดภัย |
ชนิดที่ปลอดภัยและประหยัด |
ไม่มีวงจรความปลอดภัย |
ไม่มีรีเลย์ |
|
รหัส |
สอาร์ซี |
A67 |
IR |
|
|
Eอธิบาย |
รีเลย์ความปลอดภัย มีฟังก์ชันตรวจสอบการขาดการเชื่อมต่อและตรงตามระดับความปลอดภัย มันมีฟังก์ชั่นรีเซ็ต การอ้างอิงพารามิเตอร์ P5: การกำหนดค่าเอาต์พุตสามารถเลือกได้เฉพาะประเภท R (สูงสุดสองหน้าสัมผัส) หรือประเภท K (สามารถเชื่อมต่อหลายหน้าสัมผัสเป็นอนุกรมได้) |
ตัวควบคุม Edge SEC-A67 ด้วยการตรวจสอบการแตกของสายไฟ พารามิเตอร์สามารถพบได้ใน P9; สามารถเลือกการกำหนดค่าเส้นเป็น R (1 หน้าสัมผัส) หรือประเภท K เท่านั้น (สามารถเชื่อมต่อขอบหน้าสัมผัสหลายอันเป็นอนุกรมได้) |
คอยล์รีเลย์ ไม่มีการตรวจสอบการขาดการเชื่อมต่อ: ไม่มีข้อจำกัดในการกำหนดค่าเต้ารับ |
ไม่ใช่การเขียน |
คำอธิบายโมเดล
คำแนะนำในการตัดอะลูมิเนียม: สำหรับการจัดส่งนอกประเทศจีน ส่วนอะลูมิเนียมที่ยาวเกิน 1 เมตรจะถูกตัดออกเป็นสองส่วน โดยเหลือ-แถบป้องกันการชนไว้เหมือนเดิม หากไม่ตัด โปรดติดต่อผู้ส่งสินค้าเพื่อขอรับสินค้าทาง-
ตัวอย่างโมเดล:SE2527-3000-02R-2m-SRC ข้อมูลนี้ระบุถึงรุ่น SE2527 ความยาว 3000 มม. (ส่วนอะลูมิเนียมจะต่อออกเป็น 2-3 ส่วน แถบยางจะยังคงเป็นชิ้นเดียว) สายวัดด้านล่างเส้นเดียว สายเชื่อมต่อยาว 2 เมตร ตัวต้านทาน 8.2kΩ ในตัว และรีเลย์นิรภัย SRC-106
ตัวอย่างโมเดล:SE2527-3000-04K-A67. สิ่งนี้บ่งบอกถึงรุ่น SE2527 ความยาว 3000 มม. (ส่วนอะลูมิเนียมจะต่อเป็น 2-3 ส่วน แถบยางจะยังคงเป็นชิ้นเดียว) สายดินคู่ด้านล่าง 0.4 ม. ที่ปลายแต่ละด้าน ตัวต้านทานภายนอกที่เชื่อมต่อเอง และตัวควบคุมขอบ SEC-A67
ตัวอย่างโมเดล:SE2527-1,000-อาร์เอส ระบุรุ่น SE2527 ความยาว 1,000 มม. (อะลูมิเนียมทั้งชิ้น) ปรับแต่งตามแผนภาพ วิธีการเดินสายไฟตามที่แสดงในแผนภาพ ตัวต้านทาน 8.2KΩ ในตัว ไม่รวมตัวควบคุม
2.การกำหนดค่าการเดินสายขอบแบบหลาย-ชิ้นสำหรับรีเลย์นิรภัยและตัวควบคุมขอบ
วิธีการเชื่อมต่อแบบอนุกรมนี้สามารถเชื่อมต่อขอบนิรภัยได้สูงสุด 10 เส้นแบบอนุกรม โดยมีความยาวขอบรวมไม่เกิน 30 เมตร และความยาวสายเคเบิลรวมไม่เกิน 60 เมตร
วิธีการเดินสายคอนโทรลเลอร์ - เชื่อมต่อขอบสัมผัสนิรภัย N แบบอนุกรม
3. คำอธิบายพื้นที่ตาบอด
ความยาวสายเคเบิลคือ 450~500 มม. ซึ่งสามารถปรับแต่งและยาวได้
ปลายด้านหนึ่งของเส้นนิรภัยคือพื้นที่ห้ามกระทำ (พื้นที่ตาบอด) และมีความยาวประมาณ 15~30 (มม.)
ปลาย Safety Edge ที่ไม่ออกคือ Dead Zone มีความยาวประมาณ 5-10 (มม.)
รูปที่ 3 พื้นที่ตาบอด
4.พารามิเตอร์ทางเทคนิคของขอบความปลอดภัย
|
Pโครงการ |
ขอบความปลอดภัย |
|
|
Dโหมดการตรวจจับ |
โหมดการตรวจจับความดัน |
|
|
มุมการเหนี่ยวนำสูงสุด |
〈 90 องศา |
|
|
แรงกระตุ้น (ตามสเปคและการใช้งาน) |
มากกว่าหรือเท่ากับ 20n ~70n (ขนาดที่เล็กกว่า, แรงกระตุ้นที่เล็กกว่า) |
|
|
ระยะทริกเกอร์ |
3~5มม. ; NC :10~20มม |
|
|
สลับกระแส \\ แรงดัน |
สูงสุด 100ma \\5v |
|
|
สูงสุด แรงดันไฟฟ้าของคอนโทรลเลอร์ |
ดีซี24v |
|
|
โหมดสัญญาณ 1 |
เฉยๆเลขที่ (ไม่ได้เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ โดยมีรีเลย์ความปลอดภัยพิเศษและตัวควบคุม Safety Edge สามารถเป็นเอาต์พุต NC ได้) |
เพียงหนึ่งในนั้น สัญญาณเอาท์พุต |
|
NCเอาท์พุท (เฉพาะรุ่น SE1604 และ SE1622 เท่านั้นที่มีเอาต์พุต NC พร้อมระยะทริกเกอร์ 10-20 มม.) |
||
|
จำนวนการเข้าชม |
20,000 ครั้ง |
|
|
วัสดุของชั้นป้องกันพื้นผิว |
ยาง TPE ยาง EPDM (สีดำ) |
|
|
อุณหภูมิแวดล้อม |
-20 องศา ~55 องศา |
|
|
ระดับการป้องกัน |
IP65 (ปรับแต่ง IP67) |
|
|
ความชื้นสูงสุด (23 องศา) |
95% (การควบแน่น) |
|
|
เวลาตอบสนอง |
13 น |
|
|
ความแตกต่างทั่วไป |
± 3 มม. ต่ำกว่า 1 ม.; ± 6 มม. ต่ำกว่า 3 มม. ± 15 มม. เหนือ 6 ม.; |
|
|
ระยะรู/โค้งงอ |
ความทนทานต่อระยะห่างของรู ± 0.5~1mm; ความทนทานต่อการดัดงอ ± 1~2 มม |
|
|
ชุดสายไฟมาตรฐาน |
ความยาว: 40 ซม. (ปรับแต่งได้); เส้นผ่านศูนย์กลางลวด: 3.5 มม.; ส่วนแกนทองแดง: 0. 25 มม2 ;มากกว่าหรือเท่ากับ 60n |
|
|
ความยาว / หมายเลขทานอฟ |
ความยาวยูนิตเดียว 6 ม. อนุกรมกันไม่เกิน 5 เส้น |
|
|
ความแข็งแรงของกาวด้านหลัง |
มากกว่าหรือเท่ากับ 60n/mm |
|
|
ป้องกันการกัดกร่อน |
ความต้านทานต่อกรดและด่างอ่อน ๆ |
|
|
สอดคล้องกับ |
ระบบหน้าสัมผัสเพื่อความปลอดภัยที่ประกอบด้วยขอบนิรภัยและรีเลย์นิรภัย Tner-A31 \\ SRC106 \\ CDSR-DN1104 ตรงตามมาตรฐานต่อไปนี้ EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
หมายเหตุ: โปรดติดต่อผู้ผลิตสำหรับข้อกำหนดเฉพาะอื่นๆ
