50ชุดสองมิตินําวัดเลเซอร์ การตรวจสอบ 50 เมตรมุมการสแกน 270 องศา

สําหรับการป้องกันการรบกวนแสงสะท้อน, EMC, อุณหภูมิสูงและต่ํา, ป้องกันการสั่นสะเทือน, ป้องกัน- ช็อตของ อุปกรณ์เสริมหลากหลายประเภทใช้งานง่ายสําหรับผู้ใช้ในการพัฒนารอง ระบบการทดสอบที่เข้มงวดและระบบคุณภาพได้รับการจัดตั้งขึ้น เรดาร์สองมิติ XD-TOF-50 ใช้หลักการของ TOF ตั้งแต่รวมกับโครงสร้างการหมุนเชิงกลสามารถสแกนสภาพแวดล้อมโดยรอบและเอาต์พุตข้อมูลแบบขั้วโลกของรูปทรงวัตถุ ความแม่นยําสูงความเร็วการตอบสนองอย่างรวดเร็วเสถียรภาพที่ดีกับโมดูลป้องกันกําลังที่มีประสิทธิภาพสูงและโมดูลทําความร้อนอัตโนมัติสามารถใช้กันอย่างแพร่หลายในสถานการณ์อุตสาหกรรมต่างๆ

交通产品2

พารามิเตอร์ผลิตภัณฑ์

ประเภทสินค้า	ประเภทการนําทาง TOF 2D และประเภทการหลีกเลี่ยงอุปสรรค
รหัสสินค้า	XD-TOF-50
ช่วงการวัด	0.1-50M
สถานการณ์จําลองของแอพลิเคชัน	กลาง แจ้ง
ช่วงมุมการสแกน	270º
สแกนอัตราเฟรม	25hz/50hz
ข้อผิดพลาดของระบบ	12- 30mm
ข้อผิดพลาดถาวร	8-24mm
ความละเอียดต่ําสุด	0.5 º / 0.25 º
ความแตกต่างที่อาจเกิดขึ้นกับแหล่งจ่ายไฟ	DC12V-30V
เวลาเริ่มต้น	และle; 20ms
ช่วงของอุณหภูมิในการทํางาน	-30 ºC▬+50 ºC
แหล่งกําเนิดแสงเลเซอร์	ชั้น 905nm
พลังงาน	2.5W
ตัวบ่งชี้สถานะ	ไฟแสดงสถานะเพาเวอร์
ความละเอียดเอาต์พุต	ขนาด 1.0 มม.
แสงป้องกันรอบข้าง	<>
การใช้พลังงาน (ปิดโมดูลทําความร้อน)
โมดูลทําความร้อนแรงดันไฟฟ้าอุปทาน	24V ± 20%
โมดูลทําความร้อนการใช้พลังงาน
ระดับการป้องกัน	IP67
พื้นที่เตือนที่สามารถแก้ไขได้	10
พอร์ตเอาต์พุต	เอาต์พุต Ethernet, เอาต์พุตดิจิตอลสามแบบ, Sxxx ที่ปราศจากสิ่งกีดขวาง
พื้นที่แจ้งเตือนสีแดง	LMS141/LMS111

หลักการทํางาน

XD-TOF-50 เป็นเซ็นเซอร์วัดค่าเลเซอร์ตาแมว ลําแสงเลเซอร์ที่ปล่อยออกมาจะสะท้อนและหมุนด้วยกระจกที่ยึดติดกับมอเตอร์หมุนและสแกนสภาพแวดล้อมโดยรอบที่ความถี่คงที่ ดังแสดงในรูปที่ 2-1 XD-TOF-50 มีพื้นที่สองมิติที่มีช่วงการสแกน 270 ° ระยะการสแกนสูงสุดจะถูกกําหนดโดยรุ่นเฉพาะของผลิตภัณฑ์ ในทิศทางที่เฉพาะเจาะจงแต่ละ XD-TOF-50 จะคํานวณระยะทางระหว่างอุปสรรคและเรดาร์ที่มุมนี้โดยการปล่อยชีพจรเลเซอร์ที่มีความกว้างพัลส์สั้นออกไปด้านนอกและการคํานวณเวลาระหว่างพัลส์และเรดาร์กับอุปสรรค หลักการแสดงในรูปที่ 2-2

รูปที่ 2-1 การสแกนพื้นที่ของเลเซอร์เซ็นเซอร์วัด

50-1

รูปที่ 2-2 แผนภาพของเลเซอร์วัดเซ็นเซอร์ตั้งแต่หลักการ

เซ็นเซอร์วัดเลเซอร์ XD-TOF-50 ปล่อยเลเซอร์พัลส์ผ่านเลเซอร์ไดโอดและหลังจากการประมวลผลที่เกี่ยวข้องจะกลายเป็นจุดกลมกระจาย Gaussian และ diverges ที่มุมปล่อยบาง เส้นผ่าศูนย์กลางออกลําแสงเป็น8mmของ เมื่อระยะการตรวจจับเพิ่มขึ้น รูปที่ 2-3 จะแสดงกระบวนการแตกต่างของลําแสง และรูปที่ 2-4 แสดงเส้นโค้งของขนาดจุดที่ระยะที่แตกต่างกัน

50-2

รูปที่ 2-3 เลเซอร์พัลส์ค่อยๆค่อยๆควง

ความสัมพันธ์ระหว่างเส้นผ่าศูนย์กลางจุด D และระยะการตรวจจับ U คือ:

1595066867(1)

50-3

รูปที่ 2-4 เส้นผ่าศูนย์กลางลําแสงของเลเซอร์พัลส์ที่ระยะการตรวจสอบที่แตกต่างกัน

ตามที่แสดงในรูปที่ 2-6 เมื่อวัตถุที่จะวัดที่ระยะทางที่เฉพาะเจาะจงมีขนาดใหญ่กว่าขนาดจุดของเลเซอร์วัตถุที่จะทดสอบสามารถตรวจพบได้เสถียร เมื่อวัตถุภายใต้การทดสอบมีขนาดเล็กกว่าขนาดจุดเลเซอร์ที่ระยะนี้ที่มีขนาดเล็กพื้นที่ของวัตถุภายใต้การทดสอบที่ตรงบริเวณพื้นที่ของจุดเลเซอร์ที่ง่ายวัตถุที่จะพลาด ไม่ว่าจะเป็นพลาดหรือไม่ขึ้นอยู่กับอัตราส่วนของวัตถุที่วัดขนาดจุดมุมเอียงของวัตถุตัวเองสะท้อนของวัตถุตัวเอง เราให้ข้อกําหนดการสะท้อนสําหรับการตรวจจับวัตถุที่มีเสถียรภาพในรูปที่ 2-8 คุณสามารถคํานวณการสะท้อนแสงเทียบเท่าตามรูปที่ 2-5 และสูตร 2-1 ตามความโน้มเอียงของวัตถุพื้นที่ของวัตถุและการสะท้อนจริงของวัตถุและเปรียบเทียบกับเส้นโค้งที่แสดงในรูปที่ 2-8

1595128363(1)

รูปที่ 2-5 การคํานวณการสะท้อนแสงเทียบเท่า

การคํานวณการสะท้อนเทียบเท่า: ที่ใดคือการสะท้อนแสงเทียบเท่าของวัตถุคือการฉายภาพของวัตถุในทิศทางออกเรดาร์คือขนาดจุดเป็นมุมระหว่างพื้นผิวปกติของวัตถุและทิศทางออกเรดาร์และเป็นภาพสะท้อนของวัตถุอัตราที่กําหนดโดยคุณสมบัติทางแสงของวัสดุ

1595128828(1)

50-5

รูปที่ 2-6 วัตถุที่ตรวจพบได้ง่ายและวัตถุที่ไม่สามารถตรวจพบได้อย่างง่ายดาย

ด้วยการเพิ่มระยะการส่งผ่านเลเซอร์ระยะห่างระหว่างจุดตรวจสแกนที่อยู่ติดกันเพื่อให้มั่นใจว่าพื้นที่การสแกนไม่เกิดขึ้นจําเป็นต้องมีจํานวนเลเซอร์พัลส์เพียงพอเพื่อให้แน่ใจว่ามีความละเอียดเชิงมุม XD-TOF-50 series ให้สองโซลูชั่นที่กําหนดสําหรับลูกค้าที่จะเลือกความละเอียดเชิงมุมเชิงเชิงเส้น: เลเซอร์ความถี่ซ้ําเป็น 36KHz ถ้าลูกค้าเลือกความเร็วมอเตอร์ของ 50Hz แล้วมี 720 สองมิติเครื่องบินสแกนสําหรับแต่ละคู่ชีพจรเลเซอร์ได้รับการแก้ไขด้วยมุมเชิงเส้นของ 0.5 ° หากลูกค้าเลือกความเร็วในการหมุน 25 Hz แล้วจะมี 1440 พัลส์เลเซอร์สําหรับแต่ละคู่ของการสแกนเครื่องบินสองมิติรอบส่งผลให้มีความละเอียดมุมเชิงเชิงมุมของ 0.25 ° ดังแสดงในรูปที่ 2-7

50-6

A)50hzโหมดการทํางาน

50-7

B)25hzโหมดการทํางาน

รูปที่ 2-7 เปรียบเทียบ 0.5 ° และ 0.25 ° มุมที่แก้ไขพัลส์ทับซ้อน

สถานการณ์จําลองของแอพลิเคชัน

เครื่องสแกนเลเซอร์ TOF-50 ช่วยปกป้องผนังแนวตั้งของโรงเก็บเครื่องบินจากการชนกัน

ในโรงเก็บเครื่องบิน, ระบบท่าเรือเครื่องบิน, แพลตฟอร์มการบํารุงรักษาและผนังมีการติดตั้งสแกนเนอร์เลเซอร์ 2 มิติเพื่อปกป้องแพลตฟอร์มและผนังจากการชนกัน เครื่องสแกนเลเซอร์จะกําหนดพื้นที่เฝ้าระวัง หากพื้นที่ใกล้เข้ามาจะมีการออกสัญญาณเตือนด้วยเสียงหรือแสง เครื่องสแกนเลเซอร์ TOF-50 ความปลอดภัยขึ้นอยู่กับหลักการของการสแกนแบบสองมิติแสงและเลเซอร์ตั้งแต่ ผู้ใช้สามารถกําหนดค่าพื้นที่ป้องกัน / ปลุกของสแกนเนอร์ที่จะรูปร่างที่ซับซ้อนและผิดปกติใด ๆ ตามความต้องการการป้องกันที่เกิดขึ้นจริง

1595924548(1)

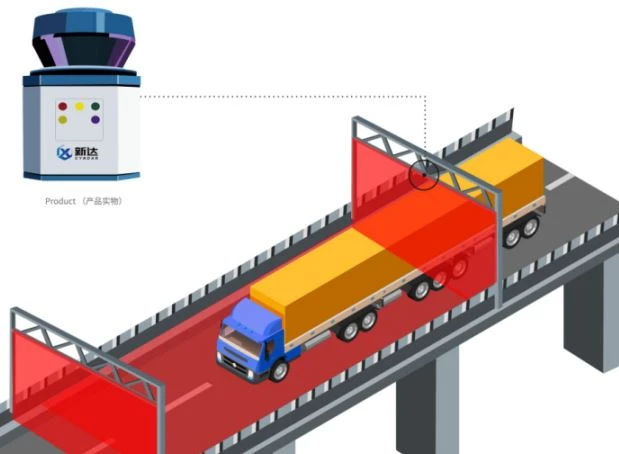

การวัด LIDAR ของรายละเอียดรถบรรทุก

พฤติกรรมการผ่านยานพาหนะผ่านบนทางด่วนและทางหลวงทั่วไปเป็นปัจจัยสําคัญในการก่อให้เกิดอุบัติเหตุจราจรและยังเป็นปัญหาที่พบบ่อย เครื่องสแกนเลเซอร์แบบสองมิติให้โซลูชันสําหรับการขนส่งอัจฉริยะซึ่งสามารถตรวจสอบยานพาหนะความเร็วสูงและกว้างเป็นพิเศษทางออนไลน์ได้ การตรวจจับ, การจดจํารูปร่างของรถ, และการตรวจจับความเร็วในการขับขี่. หากเกินข้อกําหนดด้านความปลอดภัยจะมีการเตือนภัยเพื่อกระตุ้นให้ยานพาหนะขับรถระงับเพื่อหลีกเลี่ยงอุบัติเหตุและการบาดเจ็บด้านความปลอดภัยส่วนบุคคลที่เกิดจากการแซงยานพาหนะไปยังโครงสร้างพื้นฐาน

1595926487(1)

ใช้ lidar เพื่อช่วยเรือท่าเรือ

เมื่อบรรทุกเรือเข้าน่านน้ําที่ปลอดภัยของพอร์ตหลีกเลี่ยงพื้นที่ตาบอดของวิสัยทัศน์ของเรือเรือท่าเรือและสแกนเนอร์เลเซอร์ 2D ควรหาอุปสรรคอันตรายในพอร์ต มันเป็นมาตรฐานของที่มีประสิทธิภาพสูงในระบบอัตโนมัติอุตสาหกรรม เมื่อเรือบรรทุกหนักเข้าสู่น้ําที่ปลอดภัยของท่าเรือหลีกเลี่ยงสายตาของเรือ เซนเซอร์เรดาร์สแกนด้วยเลเซอร์ XD ให้การเตือนล่วงหน้าสําหรับการชนในจุดบอดเรือที่ berths วัตถุบนฝั่งและผู้คนในการดําเนินงาน พวกเขาสามารถให้ข้อมูลรวมทั้ง: ตําแหน่งเรือ, ความเร็ว, มุมพวงมาลัย, ความยาว, ความกว้าง, ตําแหน่ง GPS สัมพัทธ์และรูปร่าง.

1595925012(1)

Lidarตรวจสอบหลังคาและพื้นที่ภายใน

สภาพแวดล้อมการใช้งานกลางแจ้ง: ในที่กลางแจ้งโดยเฉพาะอย่างยิ่งในช่วงฤดูหนาวที่รุนแรงอุณหภูมิในภาคเหนือมักจะต่ํากว่า -25 องศาเซลเซียสหรือต่ํากว่าและความแตกต่างของอุณหภูมิระหว่างกลางวันและกลางคืนมีขนาดใหญ่ ในเวลาเดียวกันถ้าเซ็นเซอร์ถูกสัมผัสกลางแจ้งเป็นเวลานานภายใต้ความร้อนร้อนและเปรี้ยงอุณหภูมิภายในของเซ็นเซอร์จะสูงเกินไปเนื่องจากแสงแดด สภาพแวดล้อมดังกล่าวที่มีอุณหภูมิสูงและต่ํามากและการเปลี่ยนแปลงอุณหภูมิที่หลากหลายอาจทําให้เกิดระยะการตรวจจับของเซ็นเซอร์ทั่วไปที่จะลอยมากเกินไปหรือแม้กระทั่งล้มเหลวและยังเร่งอายุของสายเคเบิลทั่วไป เครื่องสแกนเลเซอร์ความปลอดภัย TOF-50 สามารถทนต่อ -30 ºC-50 ºC และมีฟังก์ชั่นทําความร้อน ติดตั้งเครื่องสแกนเลเซอร์ 2D บนหลังคาและพื้นที่ในร่มของอาคารเพื่อการตรวจสอบโดมหรือสกายไลท์จากภายนอกและภายใน หลังคา

1595925267(1)

เรดาร์ตรวจสอบระบบรถไฟ

คุณสามารถใช้ระบบ LIDAR ความปลอดภัยในพื้นที่เพื่อตรวจสอบพื้นที่ป้องกันได้อย่างปลอดภัย แม้ว่าเซนเซอร์ออพติคัลจะถึงขีดจํากัดแล้วก็ตาม การไม่ทําให้ภูมิคุ้มกันอย่างสมบูรณ์ต่อสภาพภายนอก (เช่นฝุ่นสิ่งสกปรกฝนแสงประกายไฟหรือการสั่นสะเทือน) ดังนั้นพวกเขาจึงเหมาะอย่างยิ่งสําหรับการใช้งานกลางแจ้งอุตสาหกรรมหนักหรืออุตสาหกรรมแปรรูปไม้ การตรวจสอบแนวตั้งของระบบรถไฟด้วยเครื่องสแกนเลเซอร์ความปลอดภัย 2D ป้องกันการโจรกรรมของสายเหนือศีรษะและสายเคเบิลอื่น ๆ ถ้ามีคนเข้าสู่ช่วงการสแกนจะมีการปลุกและศูนย์รักษาความปลอดภัยที่ใกล้ที่สุดจะได้รับแจ้ง
