เครื่องสแกนเลเซอร์ความปลอดภัยในการตรวจสอบความปลอดภัยในพื้นที่อันตราย

แบบอย่าง

xd-tof -05 dp

xd-tof -05 dn

xd-tof -20 dp

xd-tof -20 dn

สัญญาณเอาต์พุต

PNP

NPN

PNP

NPN

ลักษณะผลิตภัณฑ์

พื้นที่ทำงาน

0.05~5m

0.05~20m

แหล่งกำเนิดแสงเลเซอร์

905 nm (คลาส I) เป็นไปตาม en 60825-1: 2014

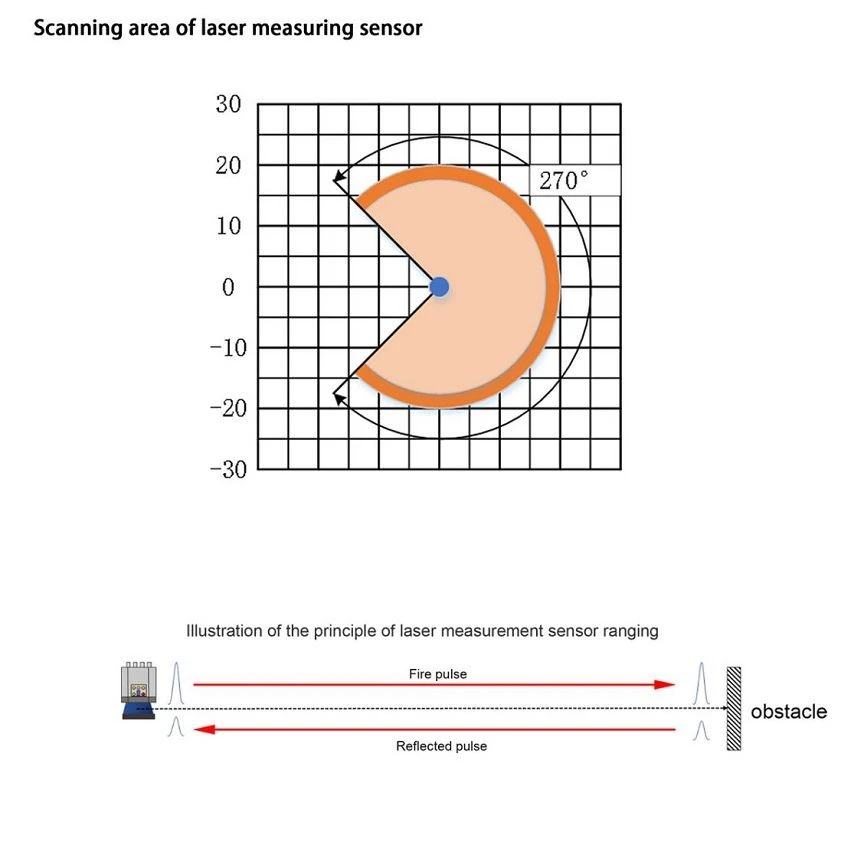

สแกนช่วงมุม

270 องศา

ความถี่ในการสแกน

15 Hz/30 Hz

ความละเอียดเชิงมุม

0.1 องศา /0.3 องศา

ระยะการป้องกันการสะท้อนกลับ 10%

2.5m

10m

ฟังก์ชั่นการเรียนรู้ด้วยตนเอง

สภาพแวดล้อมจะถูกสแกนโดยอัตโนมัติเพื่อสร้างพื้นที่

ตรวจสอบจำนวนพื้นที่ / พื้นที่ทั้งหมดพร้อมกัน

3 ภูมิภาค / 16 กลุ่ม * 3 ภูมิภาค

รูปร่างวัตถุที่สามารถระบุได้

เกือบทุกรูปร่าง

ข้อผิดพลาดในการวัด

00

พารามิเตอร์เครื่องกล / อิเล็กทรอนิกส์

การเชื่อมต่อไฟฟ้า

สายเคเบิลกระจายเทอร์มินัล 12p + แหล่งจ่ายไฟ 2p

แรงดันไฟฟ้าบริการ

DC 9 V ~ 28 V

การกระจายพลังงาน

สูงสุด 2 W

สวิตช์ไดรฟ์

DC30V, 50mA สูงสุด

สีเปลือก

Nattier Blue

ระดับการป้องกัน

IP65

น้ำหนัก

150 กรัมโดยไม่มีสายเคเบิล

ขนาด (ความยาว x ความกว้าง x ความสูง)

50 มม. x 50 มม. x 76 มม.

เขย่าเบา ๆ

USB

Micro-USB

เชื่อมต่อกับคอมพิวเตอร์ส่วนบุคคล

OS: Windows 7 และ Windows 10 CPU: Intel i5 Dual-Core 2.7G และสูงกว่า

นำเข้า

การเลือกพื้นที่

gnd/nc x 4

รอช่วงเวลาที่เหมาะสม

gnd x 1

สวิตช์ปริมาตรเอาต์พุต (OSSD)

ทรานซิสเตอร์ NPN / PNP, x 3

คำเตือนเอาต์พุต (เอาท์พุทที่ไม่ปลอดภัย)

การบ่งชี้สถานะการใช้งานอุปกรณ์ (ตรวจจับข้อผิดพลาด) x 1

เวลาเก็บเอาต์พุตสัญญาณ

10 ms ~ 10, 000 ms (ปรับได้) ค่าทั่วไปของ 330ms

เวลาตอบสนอง

15Hz: 67 ms ~ 29,949 ms (ปรับได้) ค่าทั่วไปของ 134ms

30Hz: 33 ms ~ 29,997 ms (ปรับได้) ค่าทั่วไปของ 66ms

ไฟแสดงสถานะสถานะ

ตัวบ่งชี้แหล่งจ่ายไฟ x 1, ตัวบ่งชี้กลุ่มพื้นที่ x 4; ตัวบ่งชี้การทำงาน (สีเขียว), ตัวบ่งชี้การบุกรุก (สีแดง)

พารามิเตอร์สภาพแวดล้อม

การต่อต้านการสั่นสะเทือน

10-55 Hz, แอมพลิจูด 0.75 มม., XYZ triaxial ทิศทาง, 2 ชั่วโมงต่อแกน;

50-200 Hz, 196 m / s² (20g), ความเร็วในการสแกน 2 นาที / รอบ

การวางแนว Triaxial XYZ 2 ชั่วโมงต่อแกน

อุณหภูมิการทำงานโดยรอบ

–10 องศา ~ +55 องศา

ช่วงอุณหภูมิการจัดเก็บ

–30 องศา ~ +75 องศา

ความสามารถในการต่อต้านสิ่งแวดล้อม

<15,000 lux
