กรณีคุ้มครองเสื่อนิรภัยในโรงงานผลิตรถยนต์

Lorem ipsum dolor นั่ง amet consectetur adipisicing elit.

สถานการณ์:

สถานีงานแขนหุ่นยนต์ในสายการประกอบรถยนต์ ผู้ปฏิบัติงานจำเป็นต้องเข้าไปในพื้นที่เป็นประจำเพื่อปรับเทียบชิ้นงาน ซึ่งอาจทำให้แขนหุ่นยนต์สตาร์ทและชนกับแขนหุ่นยนต์โดยไม่ได้ตั้งใจ

สารละลาย:

01.

การปูพรมนิรภัย:

วางแผ่นรองนิรภัยแบบวงกลมให้ห่างจากรัศมีการทำงานของแขนหุ่นยนต์ 1 เมตร พื้นผิวพรมทำจากวัสดุยาง-ที่ทนต่อการสึกหรอและน้ำมัน- ซึ่งเหมาะสำหรับสภาพแวดล้อมในโรงงาน

02.

ระบบควบคุมการเชื่อมโยง:

แผ่นรองนิรภัยเชื่อมต่อกับโมดูลหยุดฉุกเฉินของอุปกรณ์ เมื่อมีคนก้าวขึ้นไป สัญญาณจะถูกส่งแบบเรียลไทม์ กระตุ้นให้แขนหุ่นยนต์หยุดทำงานภายใน 0.5 วินาที

อัตราอุบัติเหตุจากการเข้าไปในพื้นที่คุ้มครองโดยไม่ได้ตั้งใจลดลง 100% และหลีกเลี่ยงการบาดเจ็บทางกลที่อาจเกิดขึ้นได้ 3 ครั้งตลอดทั้งปี
ผู้ปฏิบัติงานสามารถปฏิบัติงานสอบเทียบได้อย่างปลอดภัยโดยไม่ต้องหยุดทั้งสายการผลิต และประสิทธิภาพการผลิตเพิ่มขึ้น 15%
แหล่งที่มาของกรณี: แนวปฏิบัติด้านการป้องกันหุ่นยนต์อุตสาหกรรมที่ครอบคลุม

พารามิเตอร์แผ่นความปลอดภัย

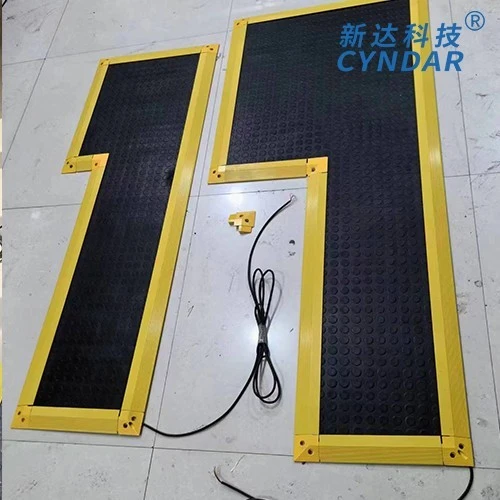

เสื่อนิรภัย
ปรับให้เข้ากับระยะการตรวจจับ	เหมาะสำหรับเจ้าหน้าที่ตรวจสอบในสภาพการทำงานทั่วไป และไม่สามารถทนต่อการกระแทกของยานพาหนะและการกระแทกของวัตถุหนักได้
โอกาสการใช้งานที่แนะนำ	เหมาะสำหรับการป้องกันความปลอดภัยในพื้นที่ปฏิบัติงานของบุคลากร PSM4 - รุ่นปกติ ฮาร์ดบอร์ดมีความทนทานต่อการสึกหรอ-มากกว่า และเหมาะสำหรับด้านใดด้านหนึ่งที่มีขนาดใหญ่กว่า 400 มม. (ค่าเริ่มต้นคือ PSM4 โดยไม่มีคำแนะนำ) PSM6 - เบาะนุ่ม ตอบสนองมากกว่า ไม่-งอได้ เหมาะสำหรับขนาดเล็ก PSM11 - บุนุ่ม ทินเนอร์ -งอไม่ได้ จำกัดความสูงสำหรับพื้นที่แคบ
อุตสาหกรรมที่เกี่ยวข้อง	อุตสาหกรรมกระดาษ อุตสาหกรรมอิเล็กทรอนิกส์ สายการผลิตการเชื่อมรถยนต์ สายการผลิตการตีขึ้นรูป การใช้งานในอุตสาหกรรมทั่วไป และเครื่องจัดเรียงพาเลทอัตโนมัติ และการใช้งานในอุตสาหกรรมเบาและหนักอื่นๆ
ขนาด (เสื่อตาข่าย)	ช่วงความกว้างที่กำหนดเอง: 200 มม. - 1,000 มม ช่วงความยาวที่กำหนดเอง: 200 มม. - 2000 มม				วัสดุพื้นผิว-PSM4	ยาง PSM4- (อนุภาคสีดำสำหรับ-ป้องกันการลื่นไถล) หรือ PVC (ลวดลายสีแดงและสีเหลืองสำหรับป้องกันการลื่นไถล)
แบบฟอร์มการปิดผนึกขอบ	ซีลขอบอลูมิเนียมสีเหลือง				วัสดุพื้นผิว-PSM6, PSM11	พื้นรองเท้าแข็ง
โหลดสูงสุดที่อนุญาต (8 ชั่วโมง)	น้อยกว่าหรือเท่ากับ 400N/cm2				อายุการใช้งานเครื่องกล PSM4	＞1,000,000
ความชื้นสูงสุด (23 องศา)	95% (การควบแน่น)				อายุการใช้งานเครื่องกล PSM6	＞800,000
อุณหภูมิโดยรอบ (สภาพแวดล้อมการใช้งาน)	-5 องศาถึง 55 องศา (ไม่มีน้ำแข็งหรือการควบแน่น)				อายุการใช้งานเครื่องกล PSM11	＞700,000
อุณหภูมิโดยรอบ (สภาพแวดล้อมการจัดเก็บ)	-10 องศาถึง 60 องศา				เคเบิล	สายเคเบิลหุ้มฉนวน 4 คอร์*0.32² มาตรฐาน 3M (สามารถปรับแต่งและขยายให้ยาวได้)
แรงกระตุ้น	PSM4-ผู้ใหญ่ 30กก		PSM6/11-ผู้ใหญ่ 20กก		ประเภทเอาต์พุต	2NO (เปิดตามปกติแบบพาสซีฟ)
ระดับการป้องกัน	IP65				การเชื่อมต่อแบบอนุกรม	อนุญาตให้เชื่อมต่อแบบอนุกรมน้อยกว่า 5/6 บล็อก (หรือไม่เกิน 4-5 ตารางเมตร)
ความหนา	PSM4-14มม	PSM6-15มม		PSM11-11มม	ตัวควบคุมแรงดันไฟฟ้าสูงสุด	DC24V (ใช้การควบคุม 0V)
เวลาตอบสนอง	<30ms				การสลับกระแส \\ แรงดันไฟฟ้า	สูงสุด 100mA \\5V
น้ำหนัก	ประมาณ 20กก./ตร.ม				อนุญาตพื้นที่บล็อกเดียว	1.5m²
สอดคล้องกับ แอปพลิเคชันมาตรฐาน	ระบบป้องกันความปลอดภัยแบบไม่แยก-ที่ประกอบด้วยแผ่นรองนิรภัยและรีเลย์นิรภัย SRC106 เป็นไปตามมาตรฐานต่อไปนี้EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1
